Mô tả
Thông số kỹ thuật:
|
Vát ống / Chuẩn bị cạnh hàn
|
||||||||
|
Mẫu
|
ID máy
|
Máy OD
|
Phạm vi lắp đặt
|
Trọng lượng vòng (kg)
|
||||
|
mm
|
inch
|
mm
|
inch
|
mm
|
inch
|
Không có phụ kiện
|
Với Phụ Kiện
|
|
|
TCCM-3
|
92
|
3.62
|
152
|
5,98
|
25 – 76
|
1 – 3
|
4
|
10
|
|
TCCM-6
|
184
|
7.24
|
304
|
11,97
|
52 – 152
|
2-6
|
10
|
27,4
|
|
TCCM-8
|
238
|
9.37
|
358
|
14.09
|
51 – 203
|
2-8
|
12.26
|
30,2
|
|
TCCM-10
|
292
|
11,5
|
412
|
16.22
|
102 – 254
|
4-10
|
14.23
|
33,1
|
|
TCCM-12
|
343
|
13,5
|
463
|
18.23
|
152,4 – 305
|
6-12
|
17
|
36,5
|
|
TCCM-14
|
373
|
14,69
|
493
|
19.41
|
203 – 356
|
8-14
|
18.28
|
38
|
|
TCCM-16
|
424
|
16,69
|
544
|
21,42
|
254 – 406
|
10 – 16
|
19,77
|
41
|
|
TCCM-18
|
480
|
18,9
|
600
|
23,62
|
305 – 457
|
12-18
|
22,94
|
44,5
|
|
TCCM-20
|
528
|
20,79
|
648
|
25,51
|
356 – 508
|
14-20
|
24,81
|
46,4
|
|
TCCM-22
|
576
|
22,68
|
696
|
27,40
|
406 – 559
|
16 – 22
|
26,59
|
52,6
|
|
TCCM-24
|
636
|
25.04
|
756
|
29,76
|
457 – 610
|
18 – 24
|
29.27
|
55,3
|
|
TCCM-26
|
687
|
27.05
|
861
|
33,90
|
508 – 660
|
20 – 26
|
72
|
117
|
|
TCCM-28
|
739
|
29.09
|
913
|
35,94
|
559 – 711
|
22 – 28
|
82,5
|
120,3
|
|
TCCM-30
|
799
|
31,46
|
973
|
38.31
|
610 – 762
|
24 – 30
|
83
|
126,3
|
|
TCCM-34
|
926
|
36,46
|
1100
|
43,31
|
711 – 864
|
28 – 34
|
98,3
|
142,2
|
|
TCCM-36
|
956
|
37,64
|
1130
|
44,49
|
762 – 914
|
30 – 36
|
95,6
|
143,7
|
|
TCCM-42
|
1106
|
43,54
|
1280
|
50,39
|
914 – 1067
|
36 – 42
|
109,6
|
164,2
|
|
TCCM-48
|
1256
|
49,75
|
1430
|
56,30
|
1067 – 1219
|
42 – 48
|
126
|
178,6
|
|
TCCM-56
|
1475
|
58.07
|
1649
|
64,92
|
1219 – 1422
|
48 – 56
|
147,2
|
217,6
|

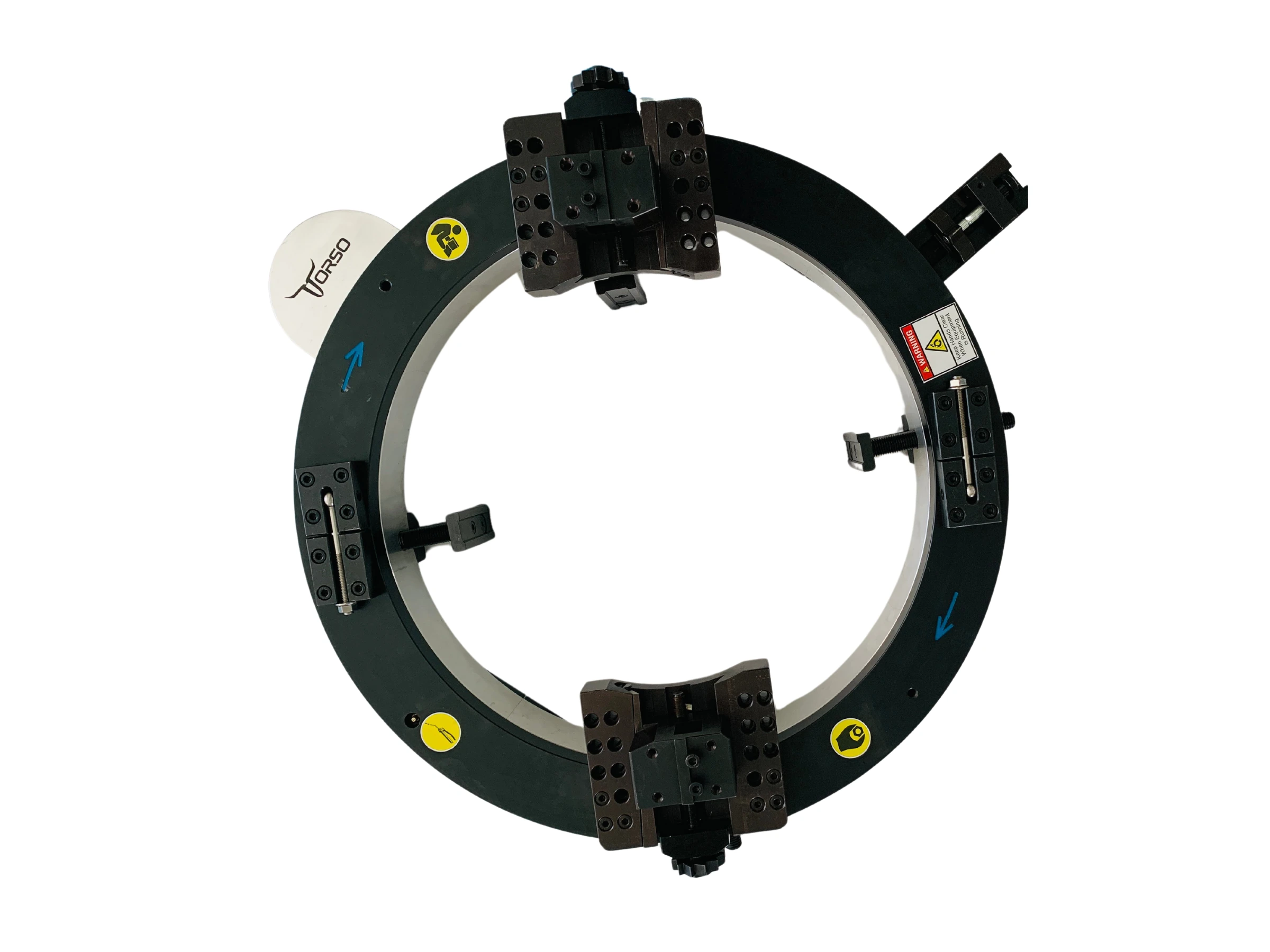

Máy cắt và vát mép ống vỏ sò khung tách là một công cụ đa năng, di động chủ yếu được sử dụng để cắt và vát mép ống trong các ngành công nghiệp như dầu khí, hóa dầu, đóng tàu và xây dựng. Máy này đặc biệt có giá trị khi làm việc với các ống đã lắp đặt hoặc khó tháo rời, vì nó hoạt động xung quanh ống mà không cần phải tháo rời.
Các tính năng chính:
- Có khả năng thực hiện vát mép ngoài và trong, khoan ngược, vát mép ghép và vát mép J-prep. Nó cung cấp nhiều chức năng trong một công cụ, làm cho nó cực kỳ linh hoạt cho nhiều nhiệm vụ chuẩn bị ống khác nhau, bao gồm hàn, lắp đặt và sửa chữa.
- Máy có thể cắt và vát bất kỳ loại thép nào (bao gồm thép cacbon, thép không gỉ và thép hợp kim) và hợp kim đặc biệt (ví dụ: titan, Inconel, Monel). Khả năng tương thích vật liệu rộng này đảm bảo máy có thể được sử dụng trong nhiều ngành công nghiệp, bao gồm dầu khí, hóa dầu, hàng không vũ trụ, v.v.
- Có sẵn trong nhiều cấu hình nguồn điện khác nhau, bao gồm động cơ khí nén, điện (110V/220V), thủy lực hoặc động cơ servo-điện, cho phép linh hoạt tùy thuộc vào điều kiện công trường, tính khả dụng của thiết bị và yêu cầu của dự án. Phạm vi tùy chọn nguồn điện này đảm bảo hiệu suất được tối ưu hóa trong nhiều môi trường khác nhau.
- Cung cấp các đường cắt và vát sạch, chính xác, đảm bảo chuẩn bị mối hàn chất lượng cao. Khả năng điều chỉnh góc vát và tốc độ cắt cho phép có kết quả chính xác, có thể lặp lại—rất quan trọng để đạt được tính toàn vẹn mối hàn và độ bền mối nối tối ưu.
- Thiết kế khung chia đôi làm cho máy này nhẹ và di động, lý tưởng cho các hoạt động tại chỗ ở những không gian hạn chế hoặc những khu vực khó tiếp cận. Dễ dàng lắp đặt và tháo dỡ mà không cần tháo rời đường ống, tiết kiệm thời gian quý báu và giảm độ phức tạp.
- Máy có thể điều chỉnh để xử lý nhiều loại đường kính ống, từ nhỏ đến lớn, giúp máy thích ứng với nhiều kích thước ống và độ dày thành ống khác nhau. Tính linh hoạt này giúp máy phù hợp với nhiều ứng dụng công nghiệp khác nhau.
